電子集成技術分為三個層次，芯片上的集成，封裝內的集成，PCB板級集成，其代表技術分別為SoC，SiP和PCB（也可以稱為SoP或者SoB）
芯片上的集成主要以2D為主，晶體管以平鋪的形式集成于晶圓平面；同樣，PCB上的集成也是以2D為主，電子元器件平鋪安裝在PCB表面，因此，二者都屬于2D集成。而針對于封裝內的集成，情況就要復雜的多。
電子集成技術分類的兩個重要判據：1.物理結構，2.電氣連接(電氣互連)。
目前先進封裝中按照主流可分為2D封裝、2.5D封裝、3D封裝三種類型。今天小編給大家帶來的是2D封裝，希望能對大家有所幫助！
1、2D封裝
2D封裝是指在基板的表面水平安裝所有芯片和無源器件的集成方式。2D封裝上包括FOWLP、FOPLP等技術。
物理結構：所有芯片和無源器件均安裝在基板平面，芯片和無源器件和 XY 平面直接接觸，基板上的布線和過孔均位于 XY 平面下方；電氣連接：均需要通過基板（除了極少數通過鍵合線直接連接的鍵合點）
臺積電的InFO：

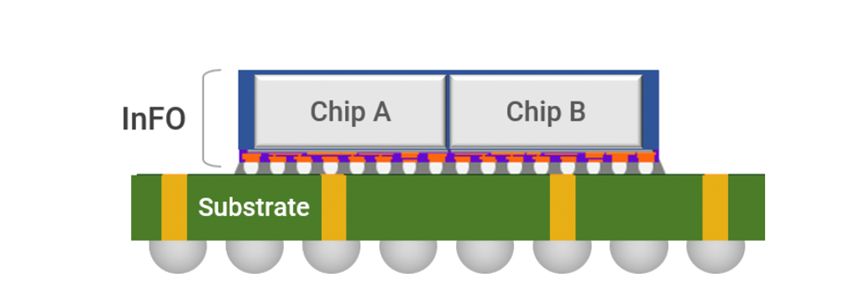

臺積電在2017年開發的InFO技術。InFO技術與大多數封裝廠的Fan-out類似，可以理解為多個芯片Fan-out工藝的集成，主要區別在于去掉了silicon interposer，使用一些RDL層進行串連（2016年推出的iPhone7中的A10處理器，采用臺積電16nm FinFET工藝以及InFO技術）。

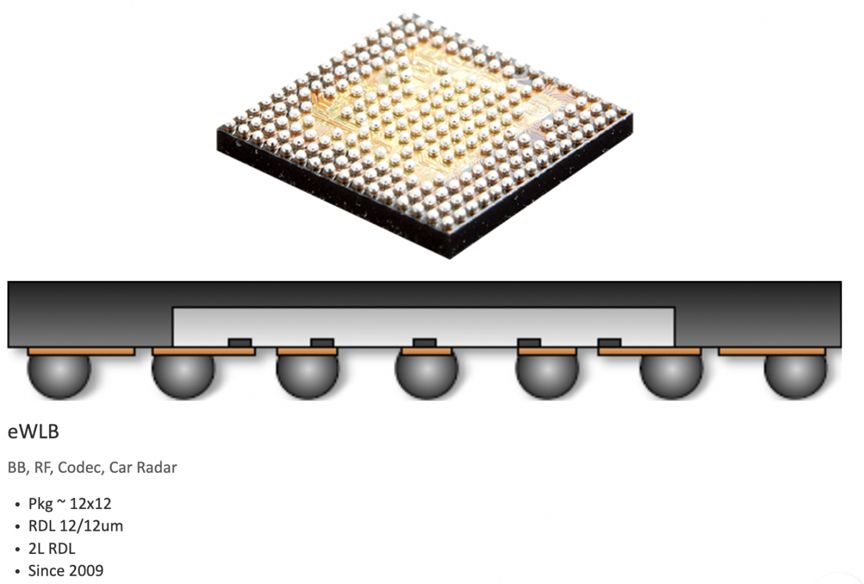

日月光的eWLB：與臺積的InFO類似，都屬于Fan-out技術
另外，還有一種2D+ 集成
2D+集成是指的傳統的通過鍵合線連接的芯片堆疊集成。也許會有人問，芯片堆疊不就是3D嗎，為什么要定義為2D+集成呢？
主要基于以下兩點原因：
1、3D集成目前在很大程度上特指通過3D TSV的集成，為了避免概念混淆，我們定義這種傳統的芯片堆疊為2D+集成；
2、雖然物理結構上是3D的，但其電氣互連上均需要通過基板，即先通過鍵合線鍵合到基板，然后在基板上進行電氣互連。這一點和2D集成相同，比2D集成改進的是結構上的堆疊，能夠節省封裝的空間，因此稱之為2D+集成。
物理結構：所有芯片和無源器件均地位于XY平面上方，部分芯片不直接接觸基板，基板上的布線和過孔均位于XY平面下方；
電氣連接：均需要通過基板（除了極少數通過鍵合線直接連接的鍵合點）
