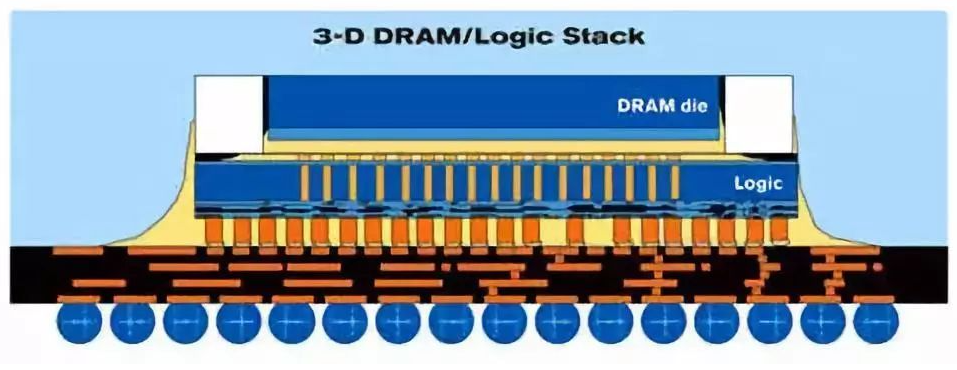

芯片堆疊封裝技術的原理

芯片堆疊封裝技術是一種先進的封裝方式，它突破了傳統平面封裝的限制，通過在垂直方向上堆疊多個芯片來實現更高的性能和功能集成。其原理主要包括以下幾個方面：

• 芯片準備：首先需要準備多個經過制備和測試，質量和性能符合要求的芯片。

• 封裝設計：設計合適的封裝體，通常由高溫耐受材料制成，以確保在高溫操作下不會變形或損壞。芯片通過微細的互連通道連接到封裝體內部。

• 精確堆疊：通過精確的定位和固定機制，將多個芯片按照設計規格垂直堆疊在一起，確保芯片之間的間距和位置精確。

• 互連實現：在堆疊的芯片之間建立互連，通常通過微細的金屬線或其他導電材料來完成，這些線路被集成在封裝體內，以實現數據和信號的傳輸。

•


芯片堆疊封裝技術的優勢

芯片堆疊封裝技術具有眾多顯著的優勢：

• 存儲容量倍增：單個封裝體內可以堆疊多個芯片，大幅增加了存儲容量。

• 信號傳輸優化：芯片直接互連，互連線長度顯著縮短，信號傳輸更快且干擾更小。

• 功能集成增強：將多個不同功能的芯片堆疊在一起，使單個封裝體能夠實現更多功能，形成系統芯片封裝的新思路。

• 性能提升：采用該技術的芯片具有功耗低、速度快等優點，提升了電子信息產品的整體性能。

• 尺寸與重量減?。耗軌蚴闺娮有畔a品的尺寸和重量大幅減小，有助于產品的輕薄化設計。

•


芯片堆疊封裝技術的應用領域

芯片堆疊封裝技術在多個領域都有廣泛的應用：

• 數據中心：可以提高服務器和數據中心的性能，同時減小物理空間占用，滿足數據處理和存儲的高要求。

• 移動設備：在移動設備中能夠提高性能，減少電池消耗，為智能手機、平板電腦等提供更強大的處理能力和更長的續航時間。

• 通信系統：用于提高通信系統的數據傳輸速度和處理能力，助力 5G 等高速通信技術的發展。

芯片堆疊封裝技術的發展歷程

芯片堆疊封裝技術的發展經歷了多個階段：

• 起源與初期發展：其起源可追溯到 20 世紀 60 年代末，當時研究人員開始探索將多個芯片堆疊在一起以提高性能和功能的可能性。最早的嘗試主要集中在二維芯片堆疊上，隨后在 20 世紀 80 年代，三維芯片堆疊的概念首次被提出。

• 技術突破：封裝技術的改進是關鍵突破之一，如開發了先進的封裝方法，如 TSV（Through-Silicon Via）技術，以實現芯片層疊。

• 應用拓展：隨著技術的進步，芯片堆疊封裝技術在手機、數據中心等領域得到廣泛應用，如手機為了實現更多功能且保持小巧輕便，采用了芯片堆疊封裝技術來滿足存儲需求。

•


芯片堆疊封裝技術的未來趨勢

芯片堆疊封裝技術未來呈現出以下發展趨勢：

• 工藝優化：不斷改進封裝工藝，如提高硅通孔 TSV 技術的精度和可靠性，以實現更高效的芯片互連。

• 功能集成多樣化：將更多類型的芯片，如存儲、邏輯、傳感器等集成在一個封裝體內，滿足復雜系統的需求。

• 成本降低：通過技術創新和規模生產，降低芯片堆疊封裝的成本，提高其在市場中的競爭力。

• 與新興技術結合：與 Chiplet 等新興技術相結合，提高芯片設計的靈活性和性能，縮短產品上市時間。

芯片清洗劑-半導體封裝清洗劑W3210介紹

半導體封裝清洗劑W3210是合明自主開發的PH中性配方的電子產品焊后殘留水基清洗劑。適用于清洗PCBA等不同類型的電子組裝件上的焊劑、錫膏殘留，包括 SIP、WLP等封裝形式的半導體器件焊劑殘留。由于其 PH 中性，對敏感金屬和聚合物材料有絕佳的材料兼容性。

半導體封裝清洗劑W3210的產品特點：

1、PH 值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出絕佳的材料兼容性。

2、用去離子水按一定比例稀釋后不易起泡，可適用于噴淋、超聲工藝。

3、不含鹵素，材料環保；氣味清淡，使用液無閃點，使用安全，不需要額外的防爆措施。

4、由于 PH 中性，減輕污水處理難度。

半導體封裝清洗劑W3210的適用工藝：

W3210水基清洗劑適用于在線式或批量式噴淋清洗工藝，也可應用于超聲清洗工藝。

半導體封裝清洗劑W3210產品應用：

W3210可以應用于不同類型的焊劑殘留的水基清洗劑。產品為濃縮液，清洗時可根據殘留物的清洗難易程度，用去離子水稀釋后再進行使用，安全環保使用方便，是電子精密清洗高端應用的理想之選。
