PCB的CAF效應與PCBA電路板清洗劑介紹

PCB的CAF現象是指在PCB電路板內部，在高電壓作用下，銅離子通過玻璃纖維絲間的微小裂縫向低電壓區域遷移，形成導電路徑。在高溫高濕環境下，如果PCB或PCBA電路板組裝帶電，可能會在絕緣導體間形成CAF，導致絕緣性能降低，甚至發生短路，嚴重影響設備的性能和安全。

下面合明科技小編給大家科普的是PCB的CAF效應與PCBA電路板清洗劑相關知識，希望能對您有所幫助！

CAF現象的產生機理：

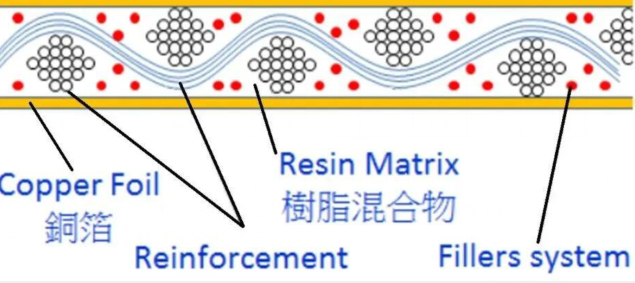

PCB的材質和結構對其性能有著決定性的影響。FR4是PCB基板材料中最常見的一種，由玻璃纖維布和環氧樹脂組成。在制造過程中，玻璃纖維被編織成布，然后涂覆半固化的環氧樹脂。如果環氧樹脂與玻璃纖維之間的粘合力不足，或者樹脂含浸過程中存在問題，就可能在兩者之間形成間隙。

在高溫高濕環境下，環氧樹脂和玻璃纖維之間的附著力可能會進一步劣化，導致玻纖表面的硅烷偶聯劑發生水解反應，形成電化學遷移路徑，即銅離子的遷移通道。金鑒實驗室的檢測服務能夠幫助客戶識別材料缺陷，降低CAF現象的發生風險。

CAF現象檢測與分析：

為了有效檢測和分析CAF現象，技術人員會采用縱向研磨PCB的方法，并利用電子顯微鏡進行放大觀察。在放大100倍的視圖中，可以清晰地看到材料的暗淡區域和銅的亮金色部分。在過孔之間的區域，CAF現象的存在可以通過觀察到的銅點或銅絲來確認，這些導電物質是絕緣性能降低的直接原因。通過這種細致的觀察和分析，制造商能夠深入理解CAF現象的成因，并采取預防和改進措施，以提高產品的可靠性和安全性，滿足特定行業對電子設備在高溫高濕環境下的嚴格要求。

PCBA電路板/線路板清洗劑W3000介紹

PCBA電路板/線路板清洗：

為了保證PCBA的高可靠性、電器性能穩定性和使用的壽命,提升PCBA組件質量及成品率,避免污染物污染及因此產生的電遷移,電化學腐蝕而造成電路失效。需要對PCBA焊接工藝后的錫膏殘留、助焊劑殘留、油污、灰塵、焊盤氧化層、手印、有機污染物及Particle等進行清洗。

合明科技為您提供專業電路板清洗工藝解決方案。

PCBA電路板/線路板清洗劑應用：

主要用于清除電子組裝件、4G5G光模塊、5G電源板、5G微波板、5G天線、儲能線路板、電子元器件、BMS電池管理系統PCBA線路板(電路板)清洗、5G電子產品PCBA線路板(電路板)、模組清洗、BGA高新元器件清洗、 FPC線路板清洗、汽車電子線路板清洗、ECU發動機行車管理系統PCBA線路板(電路板).上的錫膏或者助焊劑、錫膏殘留物。

電路板/線路板清洗劑W3000介紹

電路板/線路板清洗劑W3000是針對PCBA焊后清洗開發的一款堿性水基清洗劑，是一款環保洗板水。能夠快速有效的去除焊后錫膏、助焊劑及油污、灰塵等殘留物質。適用于超聲波和噴淋清洗工藝。該產品采用我公司專利技術研發，清洗力強，氣味清淡，不含鹵素，無閃點。溫和的配方使其對敏感金屬合金具有良好的材料兼容性，是一款理想的環保型水基清洗劑。

電路板/線路板清洗劑W3000的產品特點：

1、清洗負載能力高，可過濾性好，具有超長的使用壽命，維護成本低。

2、能夠有效清除元器件底部細小間隙中的殘留物，清洗之后焊點保持光亮。

3、配方溫和，特別適用于較長接觸時間的清洗應用。對PCBA上各種零器件無影響，材料兼容性好。

4、不含鹵素，無閃點，使用安全，不需要額外的防爆措施。

5、無泡沫，適合用在噴淋清洗工藝中。

6、不含固態物質，被清洗件和清洗設備上無殘留，無發白現象。

電路板/線路板清洗劑W3000的適用工藝：

W3000環保洗板水適用在超聲波清洗工藝和噴淋清洗工藝中。

電路板/線路板清洗劑W3000產品應用：

W3000環保洗板水主要用于去除PCBA焊接工藝后的錫膏、助焊劑殘留。對油污也有一定的溶解性。

超聲波清洗工藝：

W3000用在超聲波清洗工藝中，可批量清洗結構復雜的電子組裝件，對于底座低間隙的助焊劑殘留物也能達到很好的清洗效果。在超聲波清洗工藝中，將待清洗件浸沒在清洗槽中，利用超聲波在清洗劑中的空化作用、加速度作用及直進流作用，和清洗劑對污垢的超強溶解性相結合，使污垢層被溶解、分散、乳化，或剝離而達到清洗目的。

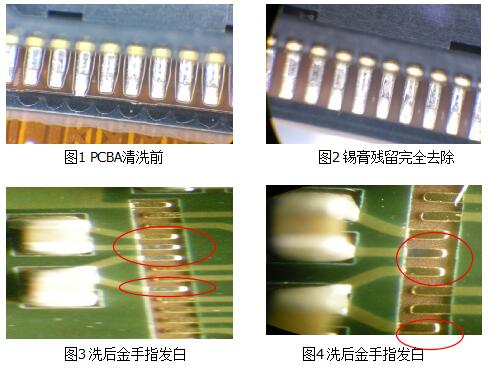

具體應用效果如下列表中所列：
