半導體封裝技術（SOP至CSP封裝類型全解析）

半導體封裝技術從SOP（Small Out-line Package，小外形封裝）到CSP（Chip Scale Package，芯片級封裝），經歷了從簡單到復雜、從大到小的演變過程。每種封裝類型都有其獨特的特點，適用于不同的應用場景。需要根據具體的應用需求進行選擇。

下面合明科技小編給大家帶來的是半導體封裝技術及半導體封裝清洗劑相關知識，希望能對您有所幫助！

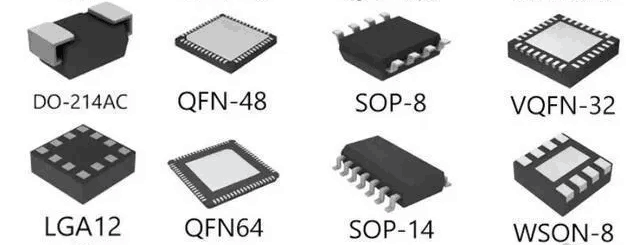

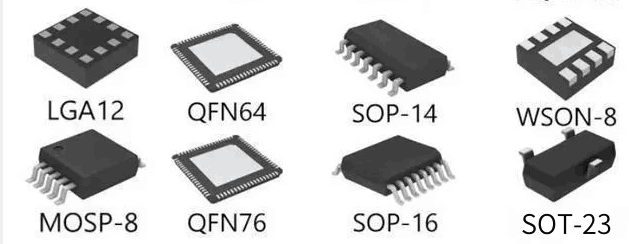

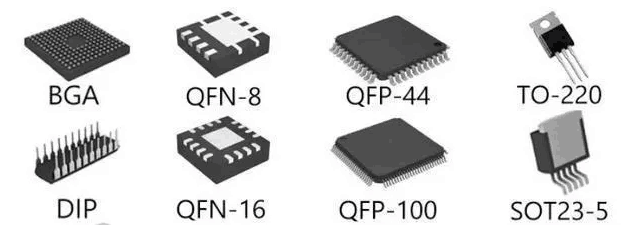

半導體封裝類型：

一、SOP封裝

SOP封裝以其小巧的外形和適中的引腳數量，在電子設備中得到了廣泛應用。隨著科技的進步和電子產品的小型化趨勢，更多封裝類型應運而生，以滿足不同需求。

二、DIP封裝

DIP封裝（Dual In-line Package，雙列直插式封裝）作為早期的封裝形式，雖然體積較大、引腳數量多，但在某些特定領域仍具有不可替代的地位。其引腳從封裝兩側伸出，需要通過通孔焊接到PCB上，工藝相對復雜，但在穩定性和可靠性方面表現出色。

三、QFP封裝

QFP封裝（Quad Flat Package，方形扁平封裝）則以其引腳數量多、間距小的特點，成為高密度封裝的優選。其引腳從封裝的四個側面伸出，形成扁平結構，便于PCB的布局和布線。然而，QFP封裝的焊接難度較大，對封裝設備的精度要求較高。

四、QFN封裝

QFN封裝（Quad Flat No-leads Package，方形扁平無引腳封裝）則是一種無引腳封裝形式，其底部采用焊盤形式與PCB連接。這種封裝形式減小了封裝的體積，提高了芯片的集成度和可靠性。同時，QFN封裝的焊接過程需要精確控制溫度和時間，以避免對芯片造成熱損傷。

五、BGA封裝

BGA封裝（Ball Grid Array Package，球柵陣列封裝）以其高密度、高可靠性的特點，在高性能計算、數據中心等領域得到廣泛應用。其底部采用球形焊點陣列與PCB連接，引腳數量多，適用于高密度封裝。然而，BGA封裝的焊接過程需要高精度的回流焊設備，且焊接后的可靠性測試也較為復雜。

六、PGA封裝

PGA封裝（Pin Grid Array Package，直針柵格陣列封裝）則以其針狀引腳和高頻率、高功耗的特點，在需要高性能計算的領域中占據了一席之地。其引腳以針狀形式伸出封裝底部，適用于需要高頻率和高功耗的芯片。然而，PGA封裝的安裝過程需要借助特殊的插槽或插座，且對插槽或插座的精度要求較高。

七、CSP封裝

CSP封裝（Chip Scale Package，芯片級封裝）則是半導體封裝技術的一大突破。其封裝尺寸接近芯片本身大小，實現了芯片的高密度封裝。CSP封裝不僅減小了封裝的體積，還提高了芯片的集成度和可靠性。然而，CSP封裝的制造過程需要高精度的設備和工藝控制，以確保封裝的可靠性和穩定性。

半導體封裝清洗劑W3210介紹

半導體封裝清洗劑W3210是合明自主開發的PH中性配方的電子產品焊后殘留水基清洗劑。適用于清洗PCBA等不同類型的電子組裝件上的焊劑、錫膏殘留，包括SIP、WLP等封裝形式的半導體器件焊劑殘留。由于其PH中性，對敏感金屬和聚合物材料有絕佳的材料兼容性。

半導體封裝清洗劑W3210的產品特點：

1、PH值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出絕佳的材料兼容性。

2、用去離子水按一定比例稀釋后不易起泡，可適用于噴淋、超聲工藝。

3、不含鹵素，材料環保；氣味清淡，使用液無閃點，使用安全，不需要額外的防爆措施。

4、由于PH中性，減輕污水處理難度。

半導體封裝清洗劑W3210的適用工藝：

W3210水基清洗劑適用于在線式或批量式噴淋清洗工藝，也可應用于超聲清洗工藝。

半導體封裝清洗劑W3210產品應用：

W3210可以應用于不同類型的焊劑殘留的水基清洗劑。產品為濃縮液，清洗時可根據殘留物的清洗難易程度，用去離子水稀釋后再進行使用，安全環保使用方便，是電子精密清洗高端應用的理想之選。

具體應用效果如下列表中所列：
