下一代半導體基板材料的發展方向主要圍繞高功率、高頻、耐高溫等性能需求展開，結合搜索結果中的技術進展和行業動態，以下從材料類型、特性及應用案例進行綜合分析：

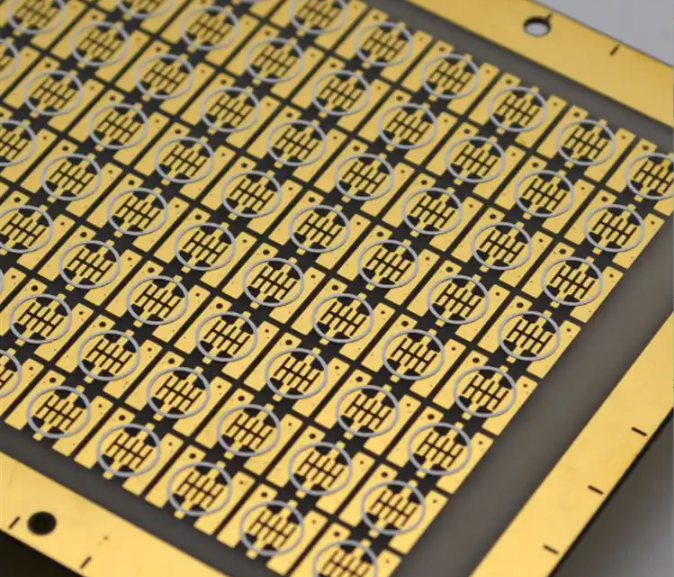

一、寬禁帶半導體基板材料（第三代/第四代）

1. 金剛石（Diamond）

• 高功率器件：適用于電動汽車、衛星通信等領域，例如日本OOKUMA公司計劃2026年量產金剛石半導體器件，用于福島核電站機器人。

• 三維集成芯片：華為與哈工大聯合研發硅/金剛石三維異質集成技術，提升芯片散熱和性能。

• 特性：超高導熱率（約2200 W/m·K）、高擊穿電場（＞10 MV/cm）、耐高溫（＞450℃）和抗輻射性能，被稱為“終極半導體”。

• 應用：

2. 碳化硅（SiC）和氮化鎵（GaN）

• 電力電子：SiC用于新能源汽車充電樁、高鐵變流器；GaN用于5G基站射頻器件。

• 商業化進展：特斯拉Model 3已采用SiC MOSFET，GaN快充技術已普及。

• 特性：高耐壓、低導通損耗（SiC）；高頻高效、體積?。℅aN）。

• 應用：

3. 氧化鎵（Ga?O?）

• 特性：超寬禁帶（4.9 eV）、低成本單晶制備潛力，適用于超高壓器件。

• 研發方向：日本在氧化鎵功率器件研發領先，目標替代部分SiC和GaN市場。

二、先進封裝基板材料

1. 玻璃基板

• 英特爾方案：玻璃基板可使芯片互連密度提升10倍，功耗降低50%，計劃2030年前實現萬億晶體管集成。

• 肖特集團：推出玻璃基板和載體晶圓，支持2.5D/3D封裝，預計2024年進博會展示。

• 市場規模：Yole預測2029年玻璃基板市場規模將達2.12億美元。

• 特性：高平坦度、低熱膨脹系數（CTE可定制）、優異介電性能（損耗＜0.001），適合高密度互連。

• 應用與進展：

2. 硅基板（中介層）

• 現狀：當前主流用于2.5D封裝（如CoWoS技術），但面臨成本高、尺寸限制。

• 對比優勢：玻璃基板在熱穩定性和加工成本上優于硅中介層，可能成為替代方案。

三、其他新興材料探索

1. 量子點（Quantum Dots）

• 特性：納米級半導體顆粒，可調控光電性能，2023年諾貝爾化學獎成果。

• 潛力：用于柔性電子、微型傳感器和量子計算。

2. 石墨烯

• 研究方向：超高導電性和機械強度，尚處實驗室階段，可能用于高頻器件散熱層。

總結與趨勢

• 技術融合：寬禁帶材料（如金剛石、SiC）與先進封裝技術（如玻璃基板）結合，推動芯片性能突破物理極限。

• 商業化路徑：第三代半導體（SiC/GaN）已進入市場，第四代（Ga?O?）和玻璃基板預計2025年后逐步量產。

• 國產化挑戰：中國在高端光刻膠、CMP拋光墊等環節仍依賴進口，需加速材料全產業鏈突破。

半導體封裝清洗劑W3210介紹

半導體封裝清洗劑W3210是合明自主開發的PH中性配方的電子產品焊后殘留水基清洗劑。適用于清洗PCBA等不同類型的電子組裝件上的焊劑、錫膏殘留，包括SIP、WLP等封裝形式的半導體器件焊劑殘留。由于其PH中性，對敏感金屬和聚合物材料有絕佳的材料兼容性。

半導體封裝清洗劑W3210的產品特點：

1、PH值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出絕佳的材料兼容性。

2、用去離子水按一定比例稀釋后不易起泡，可適用于噴淋、超聲工藝。

3、不含鹵素，材料環保；氣味清淡，使用液無閃點，使用安全，不需要額外的防爆措施。

4、由于PH中性，減輕污水處理難度。

半導體封裝清洗劑W3210的適用工藝：

W3210水基清洗劑適用于在線式或批量式噴淋清洗工藝，也可應用于超聲清洗工藝。
