助焊劑殘留物影響的檢測方法之銅板腐蝕測試

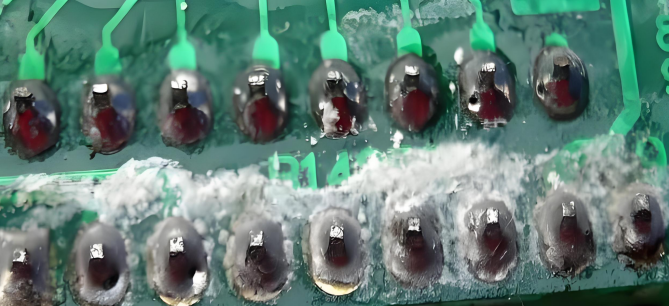

在電子制造過程中，助焊劑的使用是必不可少的，但助焊劑殘留物過多可能帶來一系列問題。助焊劑殘留物可能會導致電路板表面污染而引發電路短路或故障，進而影響整個電路板的性能和穩定性。助焊劑殘留物可能會對電路板或焊接部件造成腐蝕或氧化。這不僅會降低部件的使用壽命，還可能導致電子元件性能下降，甚至失效。助焊劑殘留物可能導致焊接不牢固或接觸不良，從而影響整個產品的可靠性。助焊劑殘留物影響的測試方法主要包括以下四種測試方法：電化學遷移測試、銅鏡測試、銅板腐蝕試驗、絕緣電阻測試。

今天合明科技小編給大家介紹的是助焊劑殘留物影響的檢測方法的銅板腐蝕測試方法，希望能對您有所幫助！

助焊劑殘留物影響的銅板腐蝕試驗方法：

一、測試目的

將焊劑置于高溫高濕環境中進行測試，通過觀察銅板表面是否出現腐蝕現象，判斷焊劑對銅板的腐蝕性。

二、測試儀器

異丙醇、加熱板、銅片、烘箱、顯微鏡、去離子水、恒溫恒濕箱。

三、測試方法

1、從GB2040規定的二號銅板（牌號為T2）剪取平整試片，去油后用500#細砂紙去除表面氧化膜并用拋光膏拋光，再使用無水乙醇清洗試片并充分干燥。將處理好的試片放在溫度為150±2℃的烘箱中氧化1小時，所有試片應放在烘箱的同一高度上。試片從烘箱中取出后，放在密封的干燥器中備用。

2、取已制備好的銅片，大小規格51×51mm，中央用鋼球壓制出深度為3.2mm的凹痕，將試樣置于其中，在235±5℃的錫爐上保持5±1秒鐘使其融化。

3、將制備好的試樣按照指定的測試標準中規定的測試時長進行試驗：

①、按照GB9491-2002標準，將制備的試樣4個樣品中的3個置于40±2℃、93±2%RH的環境中，進行7天或14天的環境試驗，另外1個樣品置于干燥瓶（23±2℃，＜50±2%RH）中作對照試驗。

②、按照JIS-Z-3197-99標準，將制備的試樣4個樣品中的3個置于40±2℃、93±2%RH的環境中，進行72H或96H的環境試驗，另外1個樣品置于干燥瓶（23±2℃，＜50±2%RH）中作對照試驗。

③、按照PC-TM-650 2.6.15標準，將制備的試樣3個樣品先在試驗前拍照，然后將這3個置于40±2℃、93±2%RH的環境中，進行10天的環境試驗。試驗完成后取出，與之前的照片作對比是否有腐蝕情況。

四、判定標準

1、GB9491-2002、JIS Z 3283-2001兩項標準要求試樣與比對板對照，應無明顯腐蝕現象；

2、PC-TM-650 2.6.15標準對測試條件進行了分級標識——

L：銅板無明顯腐蝕；

M：銅板有輕微腐蝕；

H：銅板有嚴重腐蝕現象。

以上是關于助焊劑殘留物影響檢測方法之銅板腐蝕的相關知識介紹了，希望能對您有所幫助！

想要了解關于助焊劑的相關內容，請訪問我們的“助焊劑”專題了解相關產品與應用 ！

合明科技是一家電子水基清洗劑 環保清洗劑生產廠家,其產品覆蓋助焊劑、PCBA清洗劑、線路板清洗劑、電路板清洗、芯片半導體清洗劑 、助焊劑清洗劑、三防漆清洗等電子加工過程整個領域，推薦使用合明科技產品！
