高密度系統級封裝技術及其應用分析

一、高密度系統級封裝技術概述

1. 技術定義

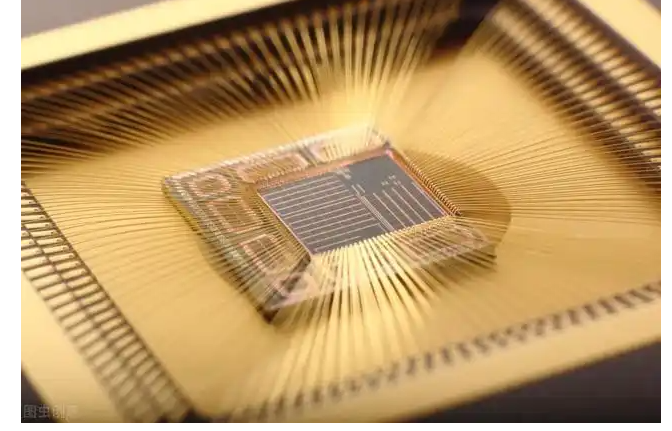

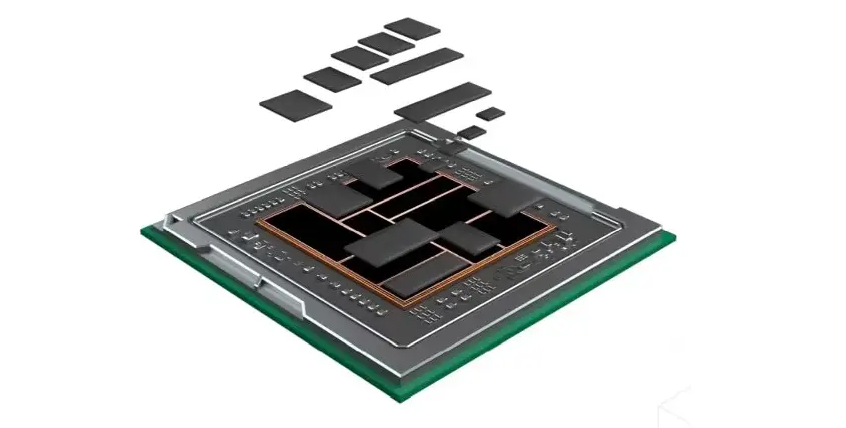

   高密度系統級封裝（System-in-Package, SiP）是一種將多個功能芯片（如處理器、存儲器、射頻模塊等）和無源元件（電阻、電容等）集成到單一封裝內的技術，通過先進互連技術（如倒裝芯片、球柵陣列等）實現系統級功能。其核心目標是提高集成密度、縮小體積，同時優化性能和功耗。




2. 關鍵技術

• 倒裝芯片（Flip-Chip）：通過微米級焊點直接連接芯片與基板，提升信號傳輸速度和散熱效率。

• 球柵陣列（BGA）：采用高密度引腳布局，減少信號路徑長度，適用于高頻應用。

• 晶圓級封裝（WLP）：在晶圓級完成封裝工藝，大幅縮小尺寸，適用于移動設備。

• 3D堆疊技術：垂直堆疊多顆芯片，通過硅通孔（TSV）實現層間互連，顯著提高集成密度。

3. 技術優勢

• 小型化：集成度較傳統PCB提升70%以上，例如智能手機射頻模塊面積縮小40%。

• 高性能：縮短互連路徑，降低信號延遲，滿足5G、AI等高帶寬需求。

• 低功耗：優化電源管理和散熱設計，功耗降低30-50%。

4. 技術挑戰

• 散熱問題：高密度集成導致熱流密度增加，需采用微流道冷卻或相變材料等創新方案。

• 信號完整性：高頻信號易受串擾影響，需通過電磁屏蔽和共形屏蔽技術抑制干擾。

• 可靠性風險：材料熱膨脹系數差異可能導致連接失效，需開發新型封裝材料（如玻璃纖維增強基板）。

二、典型應用領域分析

1. 消費電子

• 智能手機：集成射頻前端（FEM）、Wi-Fi/藍牙模塊，支持多頻段通信，例如蘋果AirTag采用SiP技術實現微型化定位功能。

• 可穿戴設備：如智能手表，通過SiP整合傳感器、電源管理和通信模塊，延長續航并縮小體積。

2. 汽車電子

• ADAS系統：集成毫米波雷達、攝像頭處理芯片，提升自動駕駛響應速度。

• 車載通信：5G-V2X模塊采用SiP技術實現高速、低延遲數據傳輸。

3. 通信與5G

• 基站射頻前端：通過雙面SiP技術減少40%面積，支持Massive MIMO天線陣列。

• 毫米波模塊：集成天線、放大器與濾波器，優化高頻信號傳輸效率。

4. 高性能計算

• AI芯片：3D堆疊DRAM與GPU，提升算力密度，滿足大模型訓練需求。

• 數據中心：采用異構集成技術，將CPU、FPGA和HBM存儲器封裝為統一計算單元。

5. 醫療電子

• 便攜式設備：如血糖儀、心電圖儀，通過SiP實現高精度傳感與低功耗運行。

三、未來發展趨勢

1. 3D異構集成：結合不同工藝節點芯片（如7nm邏輯芯片與28nm射頻芯片），優化系統性能。

2. 智能封裝：集成傳感器與自適應控制電路，實現封裝狀態實時監測與調節。

3. 綠色制造：開發可回收材料和低能耗工藝，例如生物基塑封料。

4. 標準化與互操作性：推動行業標準制定（如JEDEC SiP規范），解決多廠商兼容性問題。

結論

高密度系統級封裝技術通過多維集成與工藝創新，正在重塑電子系統設計范式。其在消費電子、汽車、通信等領域的廣泛應用，體現了對小型化、高性能需求的完美響應。未來，隨著3D堆疊、智能封裝等技術的突破，SiP將進一步推動半導體行業向更高集成度與功能多樣性演進。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
