消費類電子高端封裝工藝技術主要包括以下核心類型，結合技術特點與應用場景可歸納為：

一、晶圓級封裝技術（WLP）

1. 扇出型晶圓級封裝（FOWLP）

• 直接在晶圓上完成封裝，省去基板環節，顯著縮小體積，適用于智能手機、可穿戴設備的芯片封裝。

• 典型應用：移動設備處理器、傳感器芯片。

2. 晶圓級芯片尺寸封裝（WLCSP）

• 封裝尺寸與芯片相同，實現超薄化，適用于高密度集成的消費電子產品。

二、三維堆疊封裝技術（3D Packaging）

1. 硅通孔技術（TSV）

• 通過垂直互連實現多層芯片堆疊，提升性能并降低功耗，適用于高性能處理器和存儲芯片。

• 案例：智能手機中的堆疊內存（如LPDDR5）。

2. 異構集成技術

• 將CPU、GPU、存儲器等不同工藝的芯片集成于同一封裝，優化系統性能，應用于AI芯片和多功能模塊。

三、系統級封裝（SiP）

• 多芯片模塊集成
  將多個功能芯片（如射頻、電源管理）集成于單一封裝，減少PCB面積，提升可靠性，常見于智能手表、TWS耳機等。

• 嵌入式封裝
  將芯片嵌入基板內部，改善散熱和機械強度，適用于高集成度移動設備。

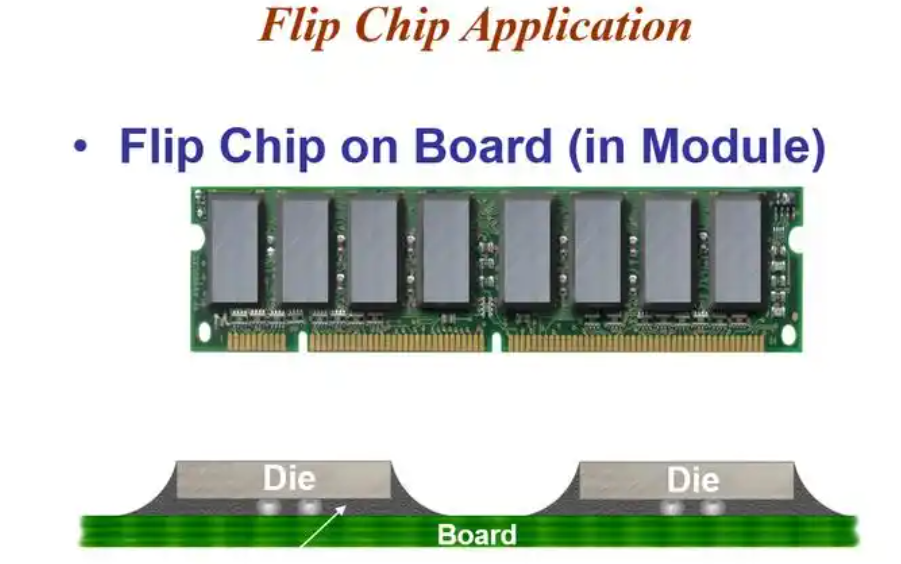

四、倒裝焊技術（Flip Chip）

• BGA（球柵陣列封裝）
  通過球形焊點實現高密度連接，提升信號傳輸速率，用于高端手機處理器和通信芯片。

• QFN（無引線芯片封裝）
  無引線設計優化射頻性能，適用于功率放大器和射頻前端模塊。

五、特殊定制化封裝

1. SOT23系列變體（如SOT23-10）

• 宇凡微研發的10引腳高密度封裝，體積比傳統MSOP10縮小46%，成本降低30%，適用于微型化消費電子元件。

2. 面板級封裝（PLP）

• 采用大面積基板提升生產效率，三星等企業正推動其在AI芯片中的應用。

•


技術發展趨勢

1. 高性能與低功耗：通過3D堆疊和異構集成優化能效。

2. 綠色環保：減少材料消耗，采用可回收封裝工藝。

3. 模塊化設計：支持靈活配置，滿足多樣化消費需求。

   消費類電子芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
