小衛星航天電子微系統集成技術路徑主要包括芯片級集成、封裝級集成、跨學科融合和系統架構優化四大方向，其核心目標是實現設備小型化、輕量化、低功耗和高可靠性。以下是具體技術路徑及典型實踐：

一、芯片級集成：微型化核心硬件

1. 專用集成電路（ASIC）與片上系統（SoC）

• 通過定制化芯片集成傳感器、處理器、通信模塊等功能單元，減少分立元件數量，降低功耗和體積。例如，北斗導航衛星的星載接收機芯片采用ASIC技術實現高集成度。

2. 單片微波集成電路（MMIC）

• 應用于射頻通信系統，將微波電路集成到單一芯片，提升通信效率并減小天線尺寸，適用于小衛星激光通信終端。

3. 三維堆疊集成（3DIC）

• 利用硅通孔（TSV）技術垂直堆疊多層芯片，突破平面集成限制，顯著提高計算密度和能效比。

二、封裝級集成：多模塊協同封裝

1. 系統級封裝（SiP）與多芯片模塊（MCM）

• 將處理器、存儲器、電源管理等異構芯片集成于單一封裝內，縮短信號傳輸路徑，提升抗輻射能力。例如，深圳東方紅研制的海南一號衛星采用SiP技術實現載荷輕量化。

2. 先進封裝技術

• 球柵陣列（BGA）、倒裝芯片（FC）優化空間利用率，結合熱管理技術（如微流道散熱）解決高密度集成散熱問題。

三、跨學科融合：光-電-機一體化

1. 微光機電系統（MOEMS）

• 集成微光學鏡片、MEMS執行器和電子控制單元，實現動態光路調節。典型應用包括光通信開關陣列（如8×8微反射鏡矩陣），支持高速星間激光通信。

2. 柔性電子技術

• 采用聚酰亞胺等柔性襯底，結合薄膜傳感器和電路，適應小衛星曲面結構，減輕重量并提升抗振動性能。

四、系統架構優化：智能管理與標準化

1. 模塊化可重構設計

• 通過標準化接口（如SpaceWire總線）實現功能模塊即插即用，支持在軌升級和故障冗余。例如，清華“納星一號”采用模塊化電源和通信系統。

2. 智能能源與數據處理

• 集成低功耗微控制器+能量收集技術（如太陽能薄膜電池），結合星上邊緣計算，實現數據實時處理與壓縮，減少下行帶寬需求。

五、典型應用與挑戰

• 成功案例：

• 上海微小衛星工程中心：在北斗組網衛星中應用SiP+3DIC技術，單星重量降至200kg以下；

• 航宇微公司：通過微納衛星星座集成AI處理模塊，實現遙感數據在軌實時分析。

• 技術挑戰：

• 抗輻射加固需求（尤其深空任務）；

• 異質材料熱膨脹系數匹配；

• 批量化生產成本控制。

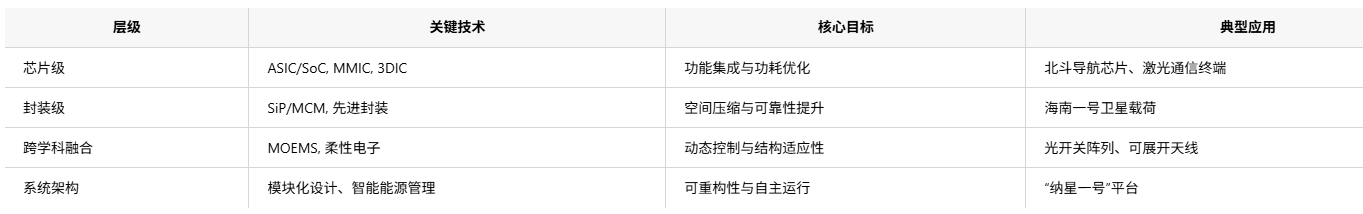

技術路徑總結

未來技術發展將聚焦異質集成（如光-電-量子混合）、國產化替代（抗輻射芯片）及自動化產線（降低星座部署成本）

電子微系統集成芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
