微電子封裝芯片互連工藝技術詳細解析

微電子封裝芯片互連技術是實現芯片與基板、芯片與芯片之間電氣連接的核心工藝。根據搜索結果，當前主流技術包括引線鍵合（WB）、倒裝芯片（FCB）、載帶自動焊（TAB）、硅通孔（TSV）及混合鍵合等，以下從技術原理、工藝流程及優缺點等方面展開詳細解析：

一、引線鍵合（Wire Bonding, WB）

技術原理：通過金屬細絲（金、鋁或銅線）將芯片焊區與基板焊盤連接，利用熱、壓力和超聲波能量實現冶金結合。
工藝分類：

1. 熱壓鍵合：加熱加壓使金屬絲與焊區接觸面原子擴散形成鍵合，適用于金絲鍵合（球形鍵合）。

2. 超聲鍵合：通過超聲振動破壞氧化層并促進金屬塑性變形，適用于鋁絲鍵合（楔形鍵合）。

3. 金絲球鍵合：結合熱超聲波能量，先熔化金屬絲形成球形端，再與焊區鍵合，廣泛用于高可靠性場景。

優缺點：

• 優點：成本低、工藝成熟，適用于低密度封裝（如QFP、CSP）。

• 缺點：引線長度限制高頻性能，易受電磁干擾，不適用于高密度互連。

應用領域：移動設備中的DRAM、NAND芯片封裝。

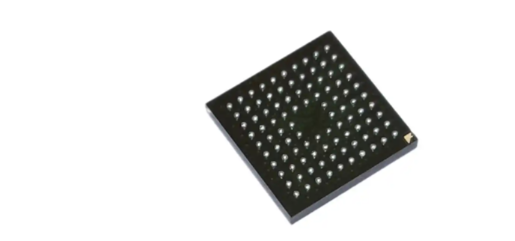

二、倒裝芯片鍵合（Flip Chip Bonding, FCB）

技術原理：將芯片倒置，通過焊球（如錫鉛、無鉛焊料）直接連接芯片與基板，縮短電氣路徑。
工藝流程：

1. 芯片凸點制作（電鍍、置球法等）。

2. 芯片與基板對準并回流焊，形成可靠電氣連接。

優缺點：

• 優點：高I/O密度、高頻性能優異，散熱效果優于引線鍵合。

• 缺點：凸塊間距受焊料限制（傳統工藝難以低于10μm），需底部填充材料緩解熱應力。

應用領域：CPU、GPU、高速DRAM封裝。

三、載帶自動焊（Tape Automated Bonding, TAB）

技術原理：利用預置金屬引線圖形的柔性載帶（如聚酰亞胺基材），通過熱壓或超聲波實現芯片與載帶的互連。
工藝流程：

1. 芯片凸點制作（UBM層+焊料凸點）。

2. 載帶與芯片對準并內引線鍵合（ILB），再外引線鍵合（OLB）至基板。

優缺點：

• 優點：引線間距更小（可達50μm），電感低，適合高密度封裝。

• 缺點：載帶成本高，工藝復雜度高于引線鍵合。

應用領域：高密度存儲器、邏輯芯片封裝。

四、硅通孔（Through Silicon Via, TSV）

技術原理：在硅芯片上刻蝕通孔并填充導電材料（如銅），實現芯片垂直堆疊互連。
工藝流程：

1. 深反應離子刻蝕（DRIE）形成通孔。

2. 絕緣層沉積與銅填充（電鍍）。

3. 微凸塊制作與堆疊封裝（如HBM內存）。

優缺點：

• 優點：突破平面互連限制，支持多層堆疊（如SK海力士12層HBM3）。

• 缺點：制造復雜度高，需解決熱應力與信號完整性問題。

應用領域：高帶寬存儲器（HBM）、3D封裝。

五、混合鍵合（Hybrid Bonding）

技術原理：同時實現氧化物界面鍵合與銅-銅直接鍵合，無需傳統焊料凸塊。
工藝特點：

1. 無焊料鍵合：減少鍵合層厚度，降低電阻。

2. 銅間距突破：凸塊間距可縮小至1μm以下，支持更高密度互連。

優缺點：

• 優點：優異的電學性能與散熱能力，適用于Chiplet異構集成。

• 缺點：對表面平整度與對準精度要求極高，工藝成本高。

應用領域：高性能計算（HPC）、AI芯片封裝。

六、技術對比與發展趨勢

未來趨勢：

1. Chiplet技術驅動：混合鍵合與TSV技術將進一步融合，推動低成本異構集成。

2. 材料創新：功率超聲輔助的納米燒結技術可實現低溫連接與高溫服役，解決第三代半導體（如SiC）封裝難題。

3. 工藝優化：SK海力士的MR-MUF工藝通過大規模回流模塑底部填充，提升堆疊效率與可靠性。

以上技術均基于搜索結果中的具體工藝參數與案例，涵蓋了當前微電子封裝領域的核心互連技術及其發展方向。
