PCB電路板生產工藝流程第十一步成型

前面我們介紹了PCB電路板生產工藝全部流程，我們知道PCB電路板生產工藝流程是非常復雜的，PCB單雙面板生產工藝流程就需要13個步驟，PCB多層板生產工藝流程則需要17個步驟。

前面我們介紹了PCB電路板生產工藝前面幾個步驟，今天我們給大家介紹PCB電路板生產工藝流程第十一步成型，希望能對您有所幫助！

如圖，PCB電路板生產工藝第十一道主流程成型。

成型的目的：顧名思義，成型就是將PCB工廠生產時的工作板按照客戶的要求，做成出貨給客戶的成品板的形狀。

成型又可以分為鑼板成型和模具成型，當然FPC還有激光成型，此文主要是介紹硬板的流程。上述兩種成型方式的選擇一般是考慮板材材質不同而定，我司產品都是采用FR4的材質，所以模具成型已不適用，都是采用鑼板成型。同時無論什么材質，樣品訂單肯定都是按鑼板成型的方式。除非有確定的批量訂單的需求，才會開模具同步確認模具成型的效果。模具成型快捷，但模具費是一筆不小的費用。

鑼板的子流程主要有3個：

1、做鑼帶即鑼板程序

根據客戶原稿及生產資料的要求，制作鑼帶，制作好后，聯機到鑼機，在使用時直接根據工單名稱或型號調用相關程序。

2、鑼板

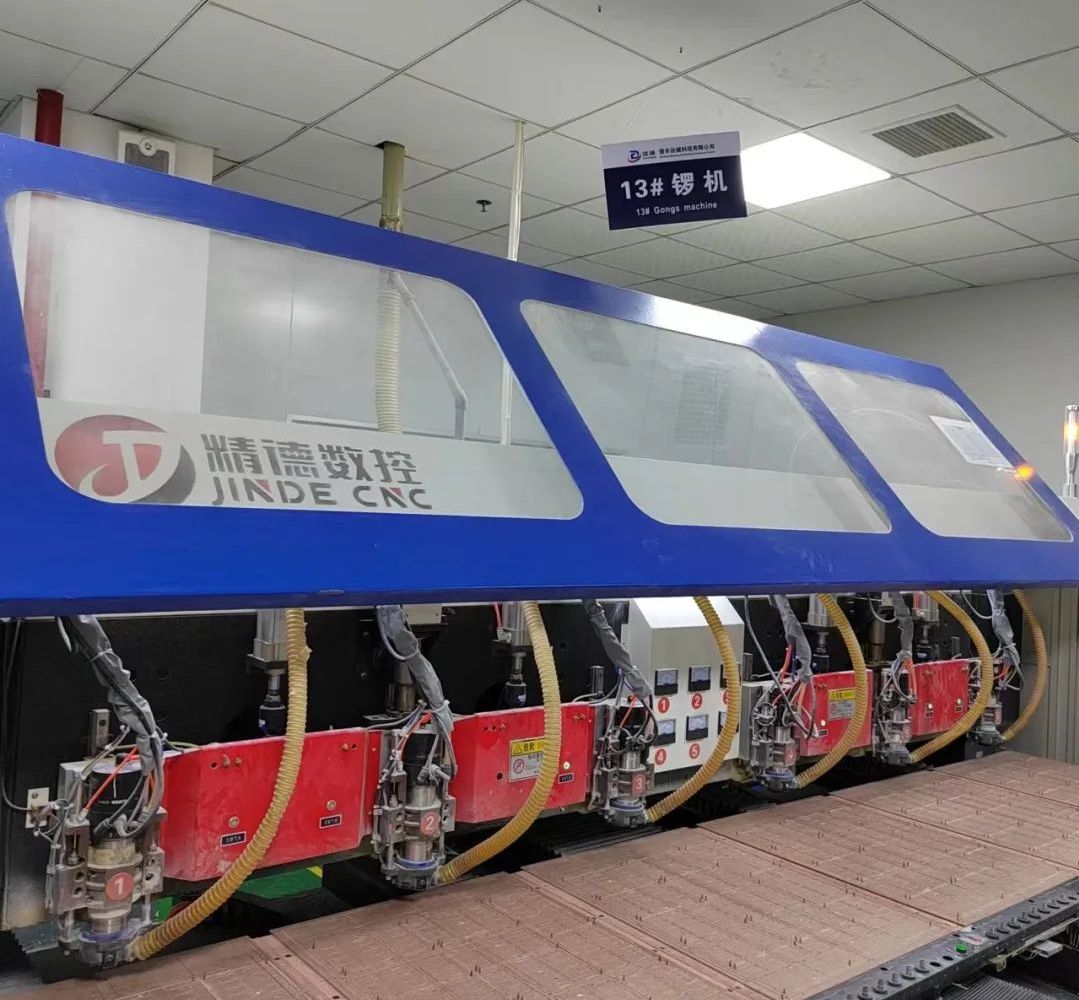

先在電木板上打好定位銷釘，然后將PCB的工作板疊放入鑼機中，不同的厚度疊放的數量不同。然后開機啟動鑼機，做首件，首件檢驗合格后開始批量生產。下圖顯示的是常用鑼機的內部結構圖片。

3、清洗

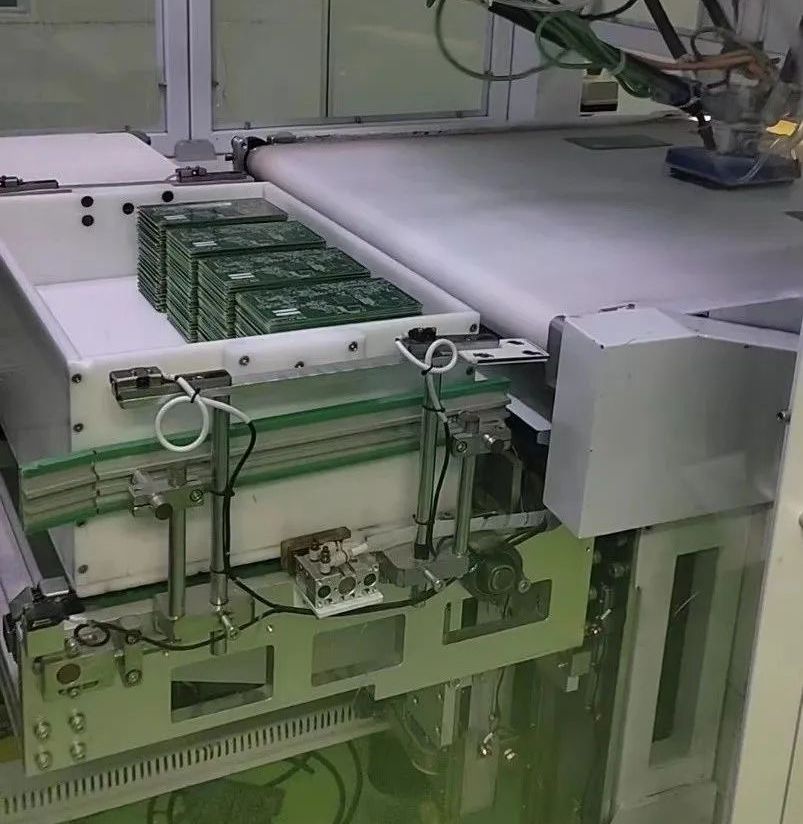

因為鑼完板后，板面及周圍會有粉塵，所以鑼完板的成品在進入下道工序前需要進行清洗，將板上的粉塵清潔干凈，清洗線會有相應的烘干段，確保清洗后板子被烘干，避免水分殘留。下圖展示的是清洗完成之后自動收板入框的過程。

成型流程中我們需要關注的產品特性主要是成型后的尺寸，通常需要用二次元或三次元去進行首件的尺寸測量。其次就是外觀的問題，比如粉塵、毛刺、白點等。這些外觀問題在下道工序中會進行100%的檢驗，以便確保產品品質。

以上是關于PCB電路板生產工藝流程第十一步成型的相關內容介紹了，希望能對您有所幫助！
