3.5D封裝芯片技術的發展與應用市場分析

一、技術發展背景與核心原理

1. 技術定位與融合特性

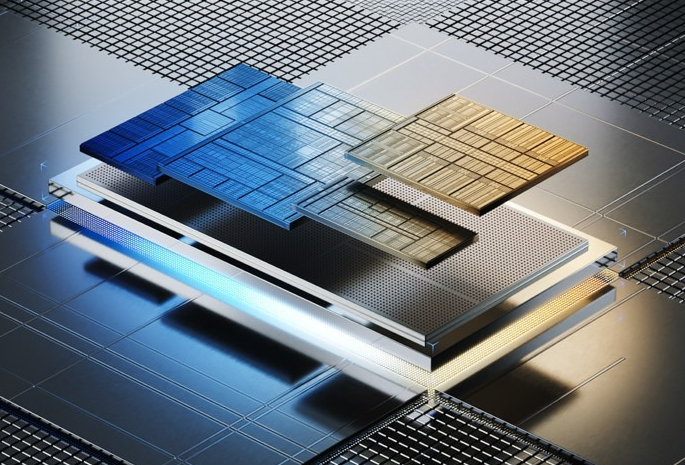

   3.5D封裝是介于傳統2.5D和3D封裝之間的創新技術，結合了水平互聯和垂直堆疊的優勢。例如，博通的3.5D XDSiP平臺通過硅中介層橫向集成多芯片，再結合3D混合鍵合技術垂直堆疊加速器芯片，實現超6000mm2硅片集成和12個HBM內存的協同。




2. 核心工藝突破

• 混合鍵合技術：無需焊料凸塊，直接通過銅線柱連接芯片頂部金屬層，信號密度提升7倍，功耗降低30%。

• 多層級互連：采用硅中介層（如臺積電CoWoS）和微型通道技術，縮短芯片間距，提升數據傳輸效率。例如，AMD MI300系列通過硅通孔（TSV）實現CPU/GPU與HBM的高密度集成。

3. 性能優勢

• 高集成度：在單封裝內整合異構計算單元（如CPU、GPU、HBM），支持AI訓練所需的萬億級參數模型。

• 熱管理優化：緊湊布局結合多層基板散熱設計，適用于數據中心等高負載場景。

二、應用市場現狀

1. AI與高性能計算（HPC）

• 數據中心芯片：英偉達、AMD等廠商的GPU加速器已采用3.5D封裝，以應對大模型訓練需求。例如，AMD MI300X通過3.5D技術實現5倍于前代的帶寬提升。

• 邊緣計算：華邦等企業推出3.5D堆疊DRAM方案，為自動駕駛和物聯網設備提供低延遲算力。

•


2. 通信與消費電子

• 5G基站：XDSiP平臺的高頻信號處理能力適配5G毫米波通信，降低功耗20%以上。

• 智能手機：高密度封裝助力芯片小型化，如TDK的藍牙模塊體積縮小至傳統封裝的1/3。

3. 新興領域探索

• 醫療電子：腦機接口芯片通過3.5D集成傳感器和處理器，提升信號采集精度。

• 汽車電子：車載AI芯片采用3.5D封裝實現多傳感器融合處理，支持L4級自動駕駛。

三、技術挑戰與市場壁壘

1. 制造復雜度

• 混合鍵合需納米級對準精度，良率不足60%，導致成本高于傳統封裝30%。

• 材料兼容性問題（如熱膨脹系數差異）可能引發長期可靠性風險。

2. 生態成熟度

• 設計工具鏈不完善，EDA廠商尚未全面支持3.5D多物理場仿真。

• 標準化缺失，不同廠商的中介層互連協議存在碎片化。

四、未來趨勢與市場預測

1. 技術迭代方向

• 3D超大規模集成：2028年后可能向CFET（互補場效應晶體管）架構演進，結合背面供電網絡實現10nm級堆疊。

• 成本優化路徑：臺積電計劃將CoWoS產能提升2倍，推動3.5D封裝成本年均下降15%。

2. 市場規模預測

• 2026年首批量產產品（如博通6款3.5D芯片）將帶動市場突破50億美元，2030年全球占比或達先進封裝市場的35%。

• 中國廠商（如物元半導體）通過專利布局切入中端AI芯片市場，預計2027年國產化率提升至20%。

總結：3.5D封裝通過異構集成和工藝創新，正在重塑AI芯片、HPC等高端市場格局。盡管面臨成本和生態挑戰，但其在算力密度與能效比上的優勢將驅動未來五年半導體行業的技術躍遷。更多技術細節可參考等來源。

先進封裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
