SIP（System-in-Package，系統級封裝）的“混合”特性是其本質，它通過整合不同工藝和技術來實現復雜系統的微型化。與SIP相關的混合封裝工藝主要有以下幾種核心類型，它們各自的市場應用前景也截然不同。

SIP混合封裝工藝的主要類型及市場前景

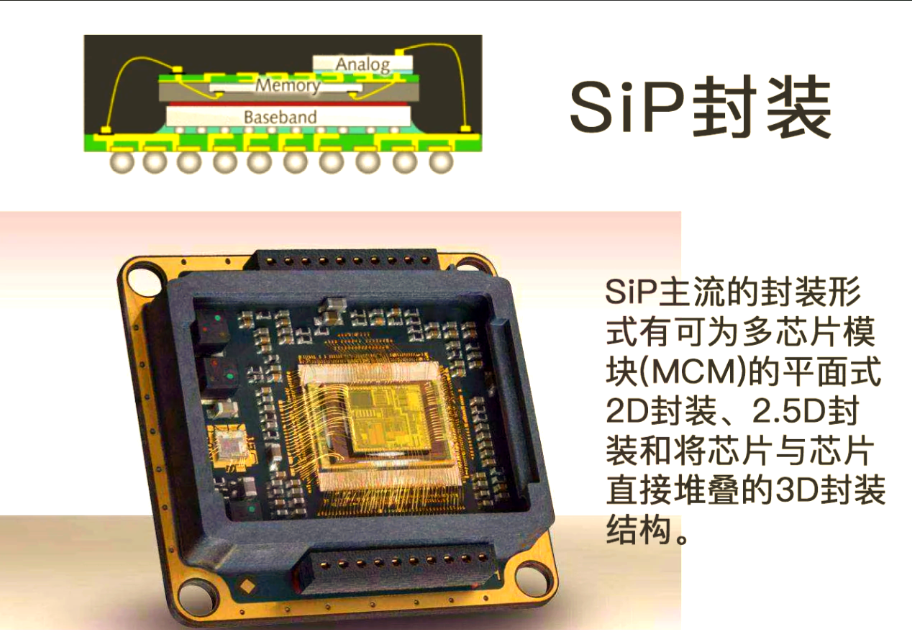

SIP混合封裝的核心思想是：“不再是單一芯片，而是將一個或多個芯片（可能來自不同工藝，如CMOS、GaAs、SiGe等）與被動元件、天線、濾波器等異質元件，通過不同的互連技術集成在一個封裝體內，形成一個完整的系統或子系統。”

以下是幾種關鍵的混合封裝工藝類型：

1. 基于引線鍵合（Wire Bonding）的混合MCM-SiP

這是最傳統、最成熟、成本最低的SiP形式。

• 工藝特點：

• 將多個裸芯片（Die）和被動元件（如MLCC、電感）并排貼裝在共同的基板（Substrate，如LTCC、PCB、陶瓷）上。

• 使用金線或銅線通過引線鍵合工藝實現芯片與基板、芯片與芯片之間的電氣互連。

• 最后用塑料封裝體（Epoxy Molding Compound）進行包裹保護。

• 核心市場應用：

• 射頻前端模塊（RFFE）：智能手機中的核心模塊，將功率放大器（GaAs工藝）、低噪聲放大器、開關、濾波器（BAW/SAW）等集成在一起。這是Wire Bond SiP最經典和大量的應用。

• 電源管理模塊（PMIC）：將多個電源管理芯片、MOSFET、電感等集成，用于手機、平板等設備的電源管理。

• 微控制器（MCU）單元：將MCU核心、存儲器（Flash/RAM）、時鐘電路等集成，用于汽車、工控等領域。

• 簡單的傳感器模塊：如集成MEMS傳感器和ASIC控制芯片。

• 應用前景：

• 前景穩定但增長放緩。由于其極高的成本效益，在中低端、對性能要求不極致的領域將長期存在。

• 是射頻、電源、模擬等模塊的主力封裝技術。

• 但受限于 wire bond 的電感效應和互連長度，難以滿足極高速度、超高密度集成的需求，正在被更先進的互連技術部分替代。

2. 基于倒裝芯片（Flip Chip）的混合SiP

這是一種性能更高、集成密度更大的SiP形式。

• 工藝特點：

• 芯片通過焊料凸點（Solder Bumps） 直接倒裝貼裝在基板上，實現電氣和機械連接。

• 與引線鍵合相比，互連路徑更短，電感更小，電氣性能更好，散熱能力更佳。

• 可以與其他工藝（如Wire Bonding）混合使用，稱為FC+WB混合封裝，非常靈活。

• 核心市場應用：

• 高端應用處理器（AP）和基帶處理器：智能手機的CPU/GPU等核心芯片幾乎全部采用Flip Chip on Substrate的封裝形式（可視為一種SiP）。

• 高性能計算（HPC）：如CPU、GPU、FPGA與高帶寬存儲器（HBM）的2.5D集成中，芯片本身與中介層的連接就采用Flip Chip。

• 網絡和數據中心芯片：對信號完整性和散熱要求極高的場景。

• 汽車電子：尤其是ADAS（高級駕駛輔助系統）中的核心處理單元。

• 應用前景：

• 前景非常廣闊，是當前的主流和高性能方向。隨著數據速率不斷提升（PCIe 5.0/6.0, DDR5等），Flip Chip的優勢愈發明顯。

• 是通往更先進2.5D/3D封裝的基礎技術。

• 將繼續作為高性能數字芯片封裝的首選方案，并不斷向更多領域滲透。

3. 2.5D/3D 集成SiP

這是最前沿的SiP技術，代表了封裝技術的頂峰。

• 工藝特點：

• 2.5D集成：將多個芯片并排放置在硅中介層（Silicon Interposer） 或再布線層（RDL） 上。中介層內部有高密度的硅通孔（TSV）和微布線，提供芯片間超高速、高帶寬的互連（例如實現HBM與邏輯芯片的互連）。

• 3D集成：將多個芯片直接堆疊起來，通過TSV或混合鍵合（Hybrid Bonding） 技術進行垂直互連，實現最高的集成密度和最短的互連路徑。

• 核心市場應用：

• 人工智能/機器學習（AI/ML）加速器：如NVIDIA、AMD的GPU，需要集成多個HBM存儲器，2.5D是唯一選擇。

• 高性能計算（HPC）和服務器CPU：Intel、AMD等公司用EMIB（2.5D的一種）、Foveros（3D）等技術集成多個計算芯粒（Chiplets）。

• 超高端FPGA：如Xilinx（AMD）的Versal系列，集成了計算芯片、FPGA結構、HBM等。

• 先進存儲器：如HBM本身、3D NAND Flash都是3D集成的典范。

• 應用前景：

• 前景是爆發性的，是未來十年半導體發展的核心驅動力之一。

• 受惠于Chiplet（芯粒） 理念的興起，2.5D/3D集成是實現不同工藝、不同功能芯片“混搭”的關鍵使能技術。

• 雖然成本極高，但在追求極致性能的領域（AI、HPC、數據中心）是必需品，并逐漸向高端移動設備、汽車等領域下沉。

4. 扇出型封裝（Fan-Out Packaging）

這是一種可以省略基板和中介層的先進SiP技術。

• 工藝特點：

• 將芯片嵌入到環氧樹脂模塑料中，然后在模具表面制作高密度的再布線層（RDL），將芯片的I/O觸點“扇出”到更大的區域，從而可以直接焊接在PCB上。

• 優點是更薄、更輕、性能更好（線路更短）、成本潛力更低（省去了昂貴的基板）。

• 核心市場應用：

• 移動處理器：如蘋果的A系列處理器應用在部分iPhone型號中（InFO工藝）。

• 射頻及無線芯片：如毫米波天線集成（AiP - Antenna in Package），是5G手機的關鍵技術。

• 電源管理和汽車電子：對可靠性和尺寸有要求的應用。

• 應用前景：

• 前景光明，是封裝技術的重要發展方向。

• 特別適合中檔性能、對厚度和成本敏感的應用，是傳統Wire-Bond SiP和2.5D SiP之間一個非常好的平衡點。

• 隨著RDL線寬間距的不斷縮小（高端Fan-Out），其性能正在逼近2.5D集成，但成本更具優勢，應用范圍將持續擴大。

總結對比

結論：
沒有一種SiP工藝能通吃所有市場。未來趨勢是多種混合封裝工藝共存并協同發展，根據性能、成本、尺寸和功耗的要求，為不同的應用場景提供最優解。從低成本無線模塊到頂級的AI計算卡，背后都有對應的SIP混合封裝技術作為支撐，其整體市場應用前景非常廣闊且充滿活力。
