以下是芯片封裝形式及其適用范圍的詳細介紹，綜合了主流封裝技術的特點和應用場景：

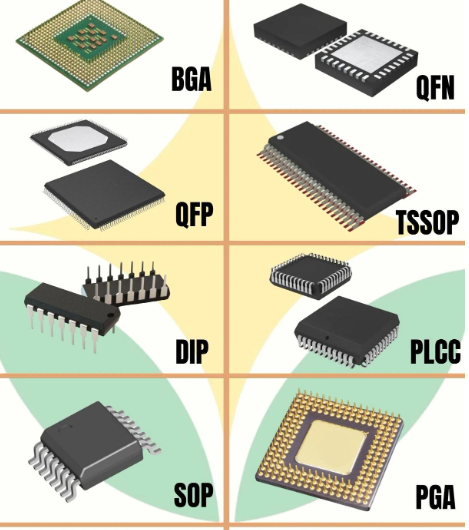

一、傳統插裝封裝

1. DIP（雙列直插式封裝）

• 特點：雙列引腳，適合穿孔焊接，操作簡單，但體積較大。

• 適用范圍：中小規模IC（如單片機、邏輯芯片）、教學實驗、需要頻繁插拔的場景。

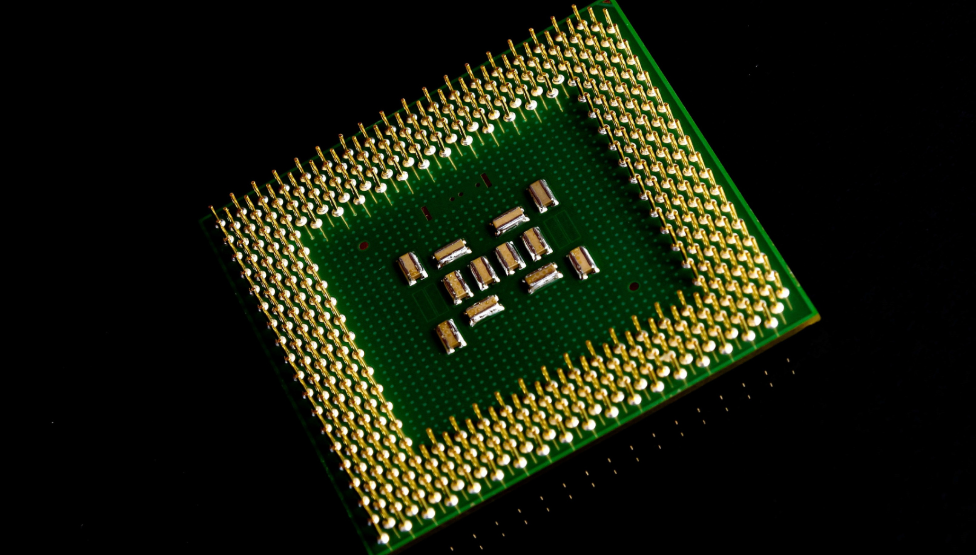

2. PGA（插針網格陣列封裝）

• 特點：底部網格插針，插拔方便，散熱較好，但成本較高。

• 適用范圍：高性能處理器（如早期CPU）、服務器主板、需兼容特定插座的場景。

二、表面貼裝封裝（SMT）

3. QFP（四邊扁平封裝）

• TQFP（薄型）：厚度1.0mm，適用于空間受限場景。

• LQFP（薄型）：厚度1.4mm，平衡散熱與空間需求。

• 子類型：

• 特點：引腳密集，高頻性能好，但易損壞引腳。

• 適用范圍：MCU、通信模塊、消費電子（如手機、平板）。

4. SOP（小外形封裝）

• SOIC：引腳間距小，適合高密度PCB。

• TSOP：適用于高頻存儲器（如內存條）。

• 子類型：

• 特點：體積小，成本低，焊接方便。

• 適用范圍：存儲芯片、傳感器、電源管理IC。

5. QFN（無引線四方扁平封裝）

• 特點：無引腳設計，貼裝面積小，熱阻低，但焊接要求高。

• 適用范圍：功率器件（如MOSFET）、高頻電路（如射頻模塊）、小型化設備。

三、高密度封裝

6. BGA（球柵陣列封裝）

• FCBGA（倒裝BGA）：引腳密度更高，適用于高性能芯片。

• PBGA（塑料BGA）：成本低，適用于中端應用。

• 子類型：

• 特點：I/O引腳數多（>200），散熱好，信號延遲小。

• 適用范圍：CPU、GPU、FPGA、高Pin數芯片（如5G基站）。

7. CSP（芯片級封裝）

• 特點：封裝尺寸接近裸芯片，超小體積，但成本較高。

• 適用范圍：移動設備（如手機攝像頭模組）、可穿戴設備、物聯網終端。

•


四、特殊應用封裝

8. PLCC（塑封有引線芯片載體）

• 特點：J型引腳，共面性好，適合批量生產。

• 適用范圍：汽車電子、工業控制、需要高可靠性的場景。

9. LGA（載板柵格陣列）

• 特點：底部焊盤，無引腳，需專用插座，抗振性好。

• 適用范圍：服務器CPU、高端顯卡、高可靠性系統。

10. SOT（小外形晶體管封裝）

• 特點：微型化設計，適用于分立器件（如二極管、三極管）。

• 適用范圍：電源管理、信號處理、空間極小的電路板。

五、新興封裝技術

• WLCSP（晶圓級芯片級封裝）：直接在晶圓上完成封裝，成本低，適用于MEMS傳感器。

• SiP（系統級封裝）：集成多顆芯片，實現功能模塊化，適用于AI加速器、5G射頻前端。

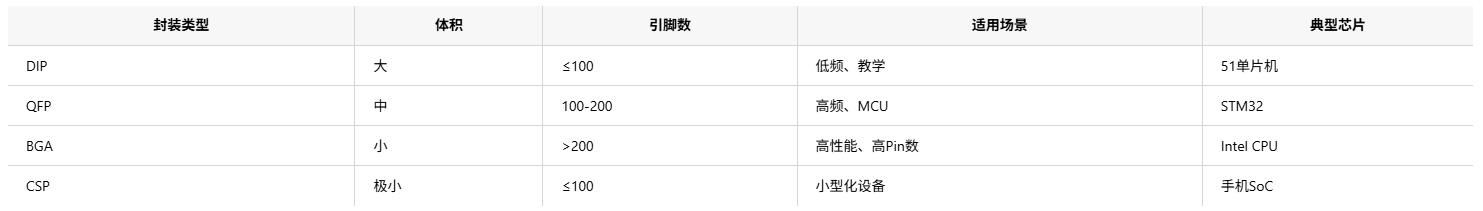

總結與選擇建議

選擇依據：根據PCB空間、I/O需求、散熱要求及成本綜合判斷。例如，消費電子優先選QFN/BGA，工業控制可考慮LQFP/PLCC，而高頻高速場景需BGA/CSP。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
