QFN封裝工藝全流程概述

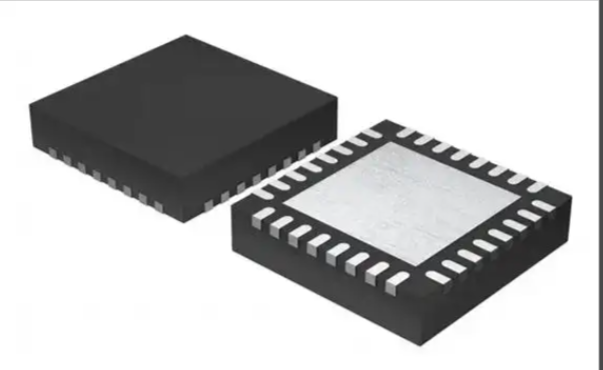

QFN（Quad Flat No-lead Package）封裝是一種無引腳表面貼裝封裝技術，具有小型化、高密度引腳、優異散熱及電性能等特點，廣泛應用于手機、汽車電子等領域。其工藝流程涵蓋晶圓預處理、芯片分離、封裝組裝、后處理等多個關鍵環節，各步驟需嚴格控制以確保封裝質量。

QFN封裝核心工藝流程

前段工藝：晶圓預處理與芯片分離

• 磨片：對晶圓廠輸出的圓片進行減薄處理，減少封裝體積并便于后續切割。

• 劃片：通過金剛石鋸片高速旋轉或金屬沖頭沖切，將圓片切割為獨立芯片，效率取決于劃片槽設計、芯片工藝及材料屬性，國產博捷芯設備可提升劃片質量。

中段工藝：芯片組裝與互連

• 裝片：將芯片固定于QFN封裝殼內。

• 焊線：采用金線或銅線鍵合技術，連接芯片與殼體引腳，需控制球焊參數避免斷裂。

后段工藝：封裝成型與分離

• 包封：用絕緣塑封料包裹芯片與引腳，采用多段注射工藝防止氣泡和沖線。

• 電鍍：在引腳上電鍍鎳/金，增強導電性與耐腐蝕性。

• 打印與切割：殼體表面打印型號信息，最終將多個封裝體從底板分離。

QFN封裝關鍵工藝特點與技術要點

工藝優化方向

• 切割技術：鋸切適用于高精度需求，沖切效率更高，需根據材料選擇；優化劃片槽設計可提升切割效率。

• 翹曲控制：通過匹配塑封料收縮率與芯片厚度、尺寸，減少封裝體變形。

• 框架設計：采用刻蝕框架，需考慮應力分散、抗分層及毛刺預防。

材料與設備要求

• 塑封料：需根據芯片規格選擇不同收縮率材料。

• 劃片設備：高精度劃片機（如博捷芯）是提升效率的關鍵。

QFN封裝應用與焊接注意事項

典型應用領域

• 因小型化、薄片化及高密度引腳優勢，廣泛用于手機、汽車電子、航空航天等設備。

焊接工藝要點（熱風槍焊接示例）

1. 焊盤處理：涂抹水溶性助焊膏，控制中間散熱焊盤錫量低于周邊引腳。

2. 預熱與回流：先預熱至150℃以上，再升溫至217℃以上實現回流，利用表面張力自動對齊芯片。

3. 冷卻與檢查：以3-4℃/秒速度降溫至150℃以下，焊接高度需小于3mil。

QFN芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
