PCB拼版的適用方式

今天小編給大家分享一篇關于PCB拼版方式的相關內容介紹，希望能對您有所幫助！

在我們了解PCB拼版的適用方式之前我們先來了解一下PCB為什么要拼版的原因。

PCB為什么要拼版的原因：

1、拼版主要是為了滿足生產的需求，有些PCB板太小，不滿足做夾具的要求，所以需要拼在一起進行生產。

2、拼版也可以提高SMT貼片的焊接效率，如只需要過一次SMT，即可完成多塊PCB的焊接。

3、同時也可以節約成本，如有些異形的PCB板，通過拼板可以減少浪費，從而提高面積的利用率。

PCB拼版的適用方式：

1、CNC+V-CUT拼版

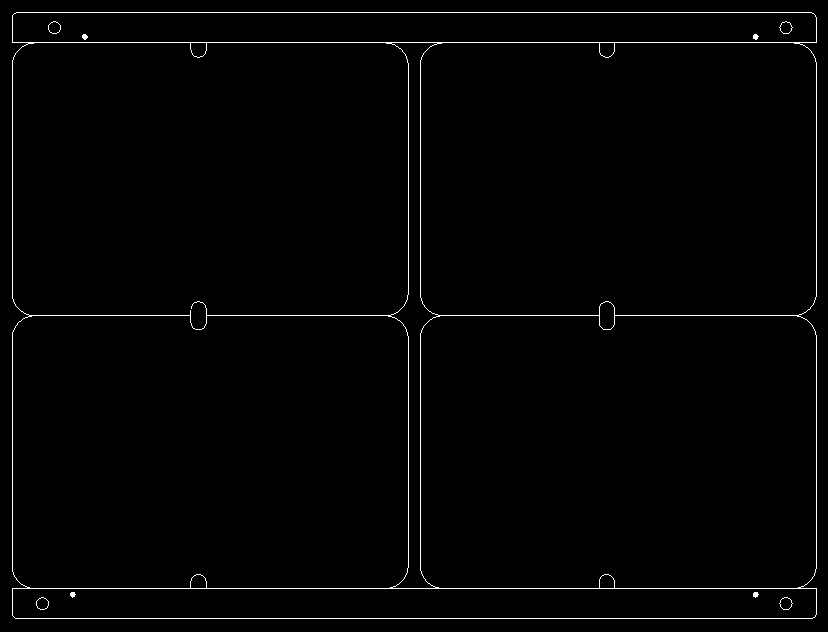

鑼板加V割拼版方式，適用于板邊有器件的板子，不能無間距拼版，采取加工藝邊形式拼版，兩頭加工藝邊V-CUT處理，中間留間距鑼空，方便焊接元器件，否則板邊的器件相互干涉，無法組裝焊接。

2、郵票孔橋連拼版

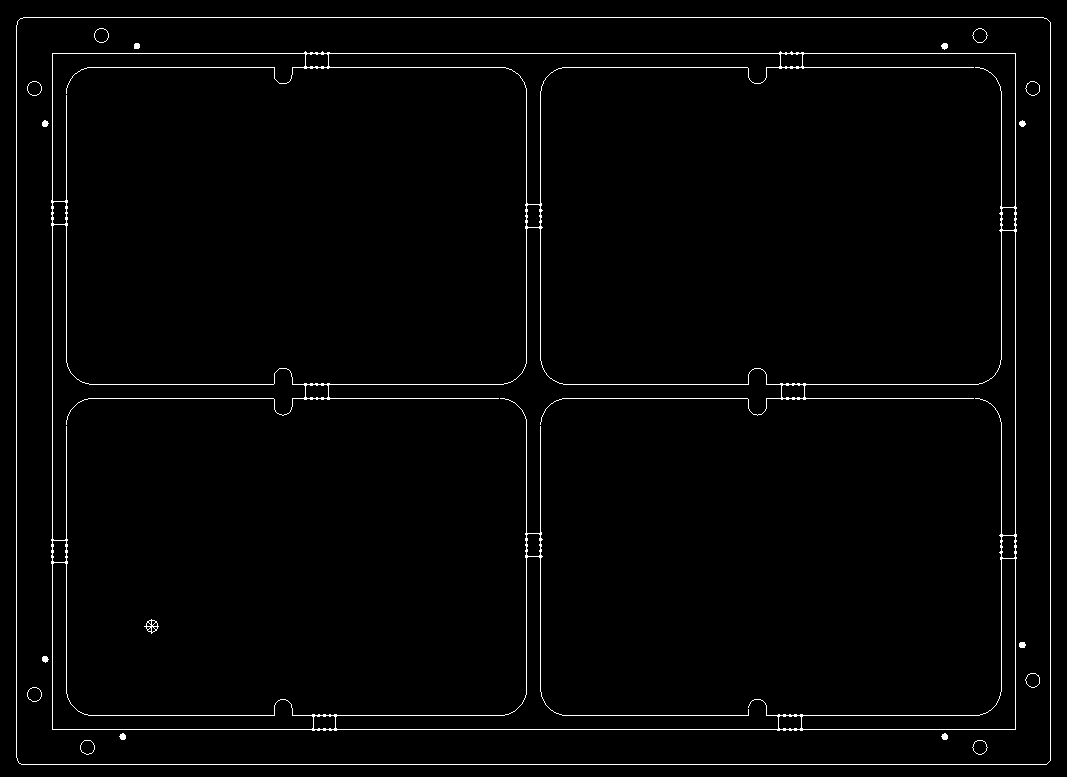

郵票孔是拼版的一種橋連方式，郵票孔橋連可以解決V-CUT橋連不能解決的問題，比如圓形板、不規則的板子等，不能V-CUT就只能采取郵票孔連接拼版。

3、V-CUT橋連拼版

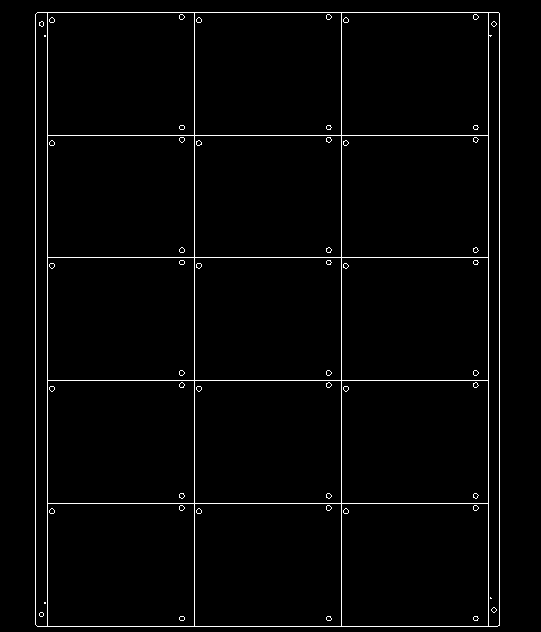

V-CUT橋連拼版適用于規則的板子，因為V-CUT刀不能拐彎，所以V-CUT位置必須是直線才能V-CUT，還有一點要注意，元器件靠近板邊的位置，不能拼版V-CUT，不然會影響組裝焊接。

4、無工藝邊拼版

小板拼版為了節省板材的利用率，經常會不加工藝邊，但是要注意，V-CUT的位置不能有元器件在板邊，如果元器件靠近板邊的，最好是加工藝邊留間距拼版，否則也會影響元器件的組裝與可焊性。

以上是關于PCB拼版原因及PCB拼版適用方式的相關內容介紹了，希望能對您有所幫助！
