以下是針對微電子封裝工藝技術中先進封裝（晶圓級封裝）的工藝流程與優勢的全解析，結合權威資料整理：

一、晶圓級封裝（WLP）的核心邏輯

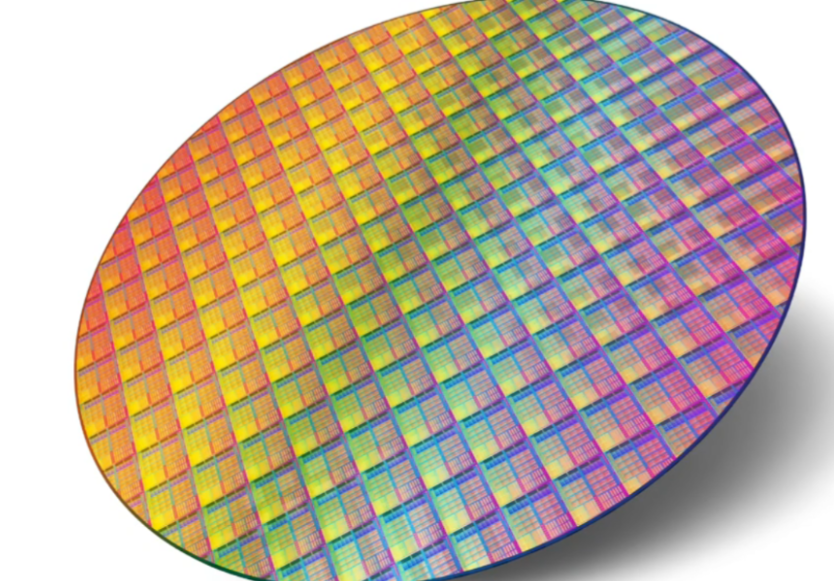

與傳統封裝“先切割晶圓，再單獨封裝芯片”不同，晶圓級封裝是在整片晶圓上完成封裝工藝后，再切割為獨立芯片。

• 類比：傳統封裝如分切面團后單獨烘烤小蛋糕；晶圓級封裝如先烤制完整蛋糕再分切。

• 定義：任何在晶圓層級完成全部或部分加工的封裝技術均屬WLP范疇，誕生于2000年左右，追求更高效率與更低成本。

二、晶圓級封裝工藝流程

關鍵步驟：

1. 材料準備

• 基板、焊膏、重布線層（RDL）材料（如光敏聚酰亞胺PI、苯并環丁烯BCB）準備。

2. 重布線層（RDL）工藝（核心技術）

• 方案1：聚合物+電鍍銅（成本低，主流方案）；

• 方案2：大馬士革工藝+CMP研磨（成本高，用于高端需求）。

• 涂覆聚合物薄膜（PI/BCB/PBO）→光刻開孔→濺射Ti/Cu阻擋層/種子層→電鍍銅形成線路→多層疊加。

• 作用：重新布局芯片I/O端口，實現電氣互聯擴展，類似“封裝內部的PCB”。

• 流程：

• 工藝方案：

3. 凸點制作（Bumping）

• 在RDL上制作錫球，通過掩膜定位焊膏→回流焊接形成連接點。

4. 晶圓級測試與切割

• 整片晶圓完成封裝后測試，篩選不良品，最后切割為單顆芯片。

流程總結：材料準備 → RDL布線 → 凸點制作 → 測試/切割。

三、晶圓級封裝的核心優勢

1. 尺寸與集成度突破

• 封裝尺寸≈芯片尺寸：省略外圍預留空間，實現1:1芯片級封裝（WLCSP），滿足移動終端微型化需求。

• 多芯片集成：支持濾波器、射頻開關、放大器等器件在晶圓上集成，形成系統級封裝（SiP），減少PCB占用。

2. 性能提升

• 高頻特性優化：

• 傳統引線鍵合產生寄生電感/電容，影響高頻響應；

• WLP通過短互連線路降低信號損耗（如5G濾波器高頻穩定性提升）。

• 電氣性能增強：RDL布線減少傳輸延遲與電磁干擾，提升信號完整性。

3. 成本與效率優勢

• 成本降低：

• 批量處理整片晶圓，減少單芯片封裝工序；

• 封裝尺寸減小，降低PCB制造成本。

• 效率提升：

• 晶圓級測試提前淘汰不良品，減少后續環節浪費；

• 設計協同：芯片與封裝設計一體化，縮短開發周期。

四、常見問題與解決方向

五、未來發展趨勢

1. 扇出型（Fan-Out WLP）：突破芯片尺寸限制，實現更高密度互聯。

2. 異構集成：與2.5D/3D封裝結合，通過硅中介層整合邏輯、存儲芯片。

3. 材料創新：低溫固化聚合物、高導熱介質提升散熱能力。

先進封裝晶圓級芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
