2.5D FOPLP異構集成的雙芯片功率器件封裝技術及核心市場應用前景的解析，結合行業數據與技術特性進行結構化分析：

一、技術核心解析

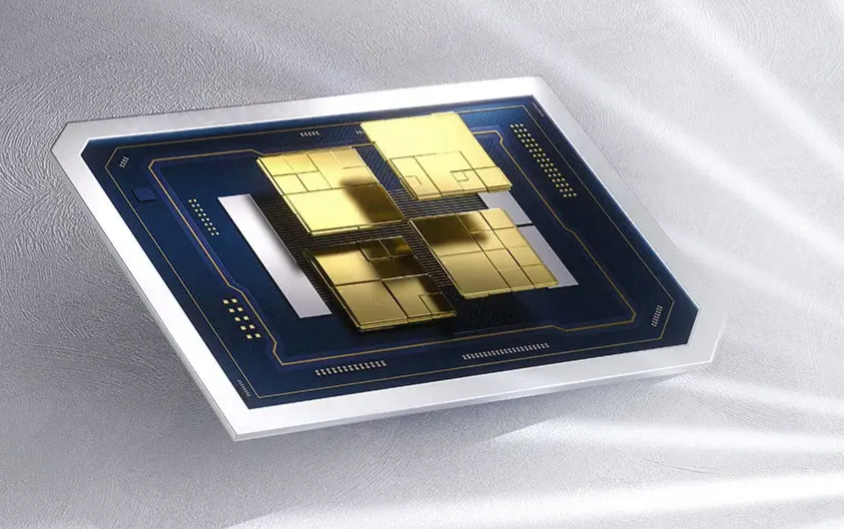

1. 2.5D FOPLP異構集成原理

• 成本降低：從300mm晶圓過渡到板級封裝可節約66%成本。

• 面積利用率：達95%（FOWLP為85%），支持更多芯片集成。

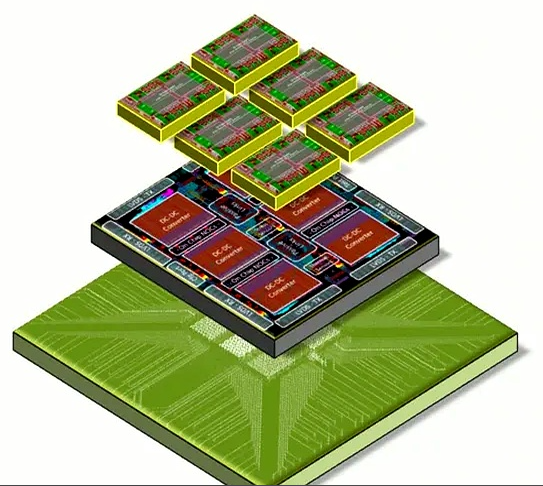

• 技術基礎：通過扇出型面板級封裝（FOPLP）在玻璃基板（如700mm×700mm）上實現雙芯片（如控制芯片+功率芯片）的異構集成，利用重布線層（RDL）實現電氣互連。

• 對比FOWLP優勢：

• 雙芯片設計：適用于高功率、大電流場景（如功率半導體+PMIC），I/O數約10-500個，無需最先進制程。

•


2. 關鍵技術突破

• 翹曲控制：德國Manz公司已實現700mm×700mm超大尺寸面板量產，解決基板變形問題。

• 高均勻性RDL：通過濕法化學工藝和自動化生產線提升互連精度與可靠性。

二、核心市場應用前景

1. 新能源汽車（主力市場）

• 需求驅動：每臺電動車芯片用量為傳統汽車的4倍，功率芯片價值占比超整車50%。

• 技術滲透率：FOPLP/FOWLP技術生產的車用芯片占電動汽車芯片總價值的77%，廣泛應用于功率器件、傳感器及控制芯片。

• 市場規模：中國2035年xEV產量預計占全球35%，直接拉動封裝需求。

2. 其他高增長領域

• 電源管理芯片（PMIC）：5G基站、數據中心等高功耗場景依賴FOPLP集成。

• AI與可穿戴設備：支持小型化、高能效的異構集成方案，適配邊緣計算需求。

三、產業鏈協同與發展挑戰

1. 產業鏈參與方

• 制造端：OSAT（日月光/力成）、IDM（三星/華潤微）、面板廠（群創）積極布局。

• 設備與材料：Manz等設備商推動RDL工藝創新，PCB/載板廠通過制程升級切入前段封裝。

2. 核心挑戰

• 良率與成本：大尺寸面板良率提升仍是瓶頸，設備改造投入高昂。

• 技術適配：需平衡線寬/線距精度（FOPLP適用粗線寬）與高密度集成需求。

四、未來趨勢與增長預測

• 市場規模：FOPLP市場將從2022年11.8億美元增至2026年43.6億美元（CAGR≈30%）。

• 技術融合：與Chiplet、3D堆疊結合，提升異構集成靈活性。

• 產能擴張：面板廠改造3.5代低效產線轉向FOPLP，降低資本支出。

總結

2.5D FOPLP雙芯片功率封裝憑借成本優勢（較晶圓級節約66%）和高集成能力，成為新能源汽車與高功率半導體的關鍵技術。未來需突破良率瓶頸并強化產業鏈協同（如PCB廠與面板廠合作），以釋放其在AI、5G等增量市場的潛力。

2.5D芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
